CV／CVTケーブルの許容電流・仕上外形

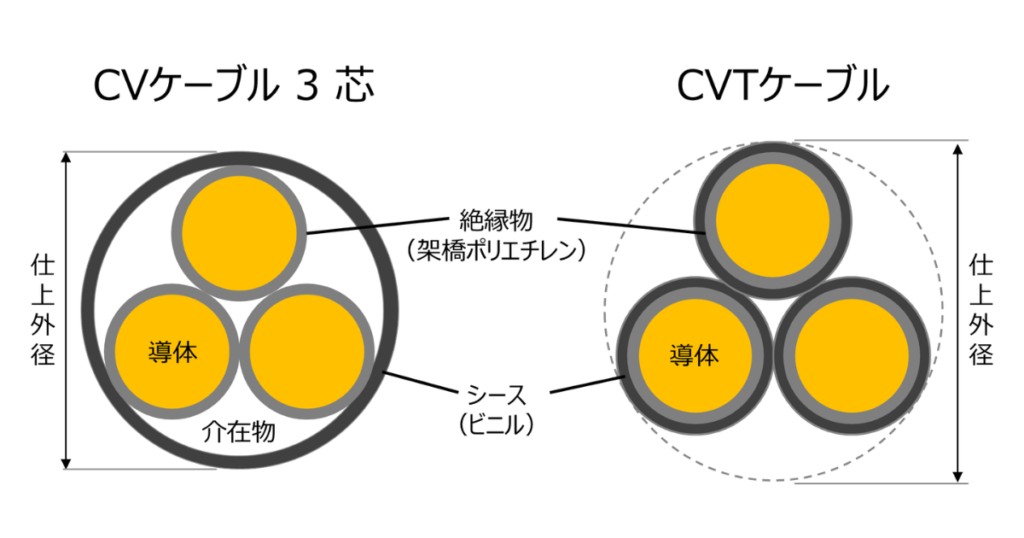

断面構造

CVケーブルの許容電流および仕上外径

600V CVケーブルの許容電流および仕上外径

	単芯		3 芯
サイズ	許容電流（A）	仕上外径（mm）	許容電流（A）	仕上外径（mm）
2 SQ	31	6.4	23	11
3.5 SQ	44	7	33	12.5
5.5 SQ	58	8	44	14.5
8 SQ	72	8.6	54	16
14 SQ	100	9.4	76	17.5
22 SQ	130	11	100	21
38 SQ	190	13	140	25
60 SQ	255	15.5	190	31
100 SQ	355	19	260	40
150 SQ	455	22	340	46
200 SQ	545	26	410	54
250 SQ	620	28	470	59
325 SQ	725	31	555	65
400 SQ	815	－	－	－
500 SQ	900	－	－	－
600 SQ	1005	－	－	－

3300V CVケーブルの許容電流および仕上外径

	単芯		3 芯
サイズ	許容電流（A）	仕上外径（mm）	許容電流（A）	仕上外径（mm）
8 SQ	78	13	61	24
14 SQ	105	14	83	26
22 SQ	140	15	105	28
38 SQ	195	13	145	33
60 SQ	260	17	195	40
100 SQ	355	22	265	46
150 SQ	455	23	345	52
200 SQ	540	30	410	60
250 SQ	615	32	470	65
325 SQ	720	35	555	71

6600V CVケーブルの許容電流および仕上外径

	単芯		3 芯
サイズ	許容電流（A）	仕上外径（mm）	許容電流（A）	仕上外径（mm）
8 SQ	78	16.5	61	32
14 SQ	105	17.5	83	34
22 SQ	140	18.5	105	37
38 SQ	195	21	145	41
60 SQ	260	23	195	46
100 SQ	355	26	265	52
150 SQ	455	29	345	28
200 SQ	540	32	410	66
250 SQ	615	35	470	71
325 SQ	720	28	555	77

22kV CVケーブルの許容電流および仕上外径

	単芯
サイズ	許容電流（A）	仕上外径（mm）
60 SQ	260	20
100 SQ	350	33
150 SQ	445	36
200 SQ	530	39
250 SQ	600	41
325 SQ	710	44
400 SQ	805	46
500 SQ	925	49
600 SQ	1025	52
800 SQ	1255	59
1000 SQ	1450	63
1200 SQ	1600	67

33kV CVケーブルの許容電流および仕上外径

	単芯
サイズ	許容電流（A）	仕上外径（mm）
60 SQ	260	35
100 SQ	350	38
150 SQ	445	40
200 SQ	530	43
250 SQ	600	45
325 SQ	710	48
400 SQ	805	50
500 SQ	925	53
600 SQ	1025	56
800 SQ	1255	64
1000 SQ	1450	68
1200 SQ	1600	72

CVTケーブルの許容電流および仕上外径

600V CVTケーブルの許容電流および仕上外径

	CVT
サイズ	許容電流（A）	仕上外径（mm）
8 SQ	62	18.5
14 SQ	86	21
22 SQ	110	24
38 SQ	155	28
60 SQ	210	34
100 SQ	290	41
150 SQ	380	48
200 SQ	465	57
250 SQ	535	61
325 SQ	635	67
400 SQ	725	74
500 SQ	835	82

3300V CVTケーブルの許容電流および仕上外径

	CVT
サイズ	許容電流（A）	仕上外径（mm）
8 SQ	69	27
14 SQ	95	30
22 SQ	120	33
38 SQ	170	37
60 SQ	225	44
100 SQ	310	51
150 SQ	405	57
200 SQ	485	66
250 SQ	560	70
325 SQ	660	77
400 SQ	750	85
500 SQ	855	92

6600V CVTケーブルの許容電流および仕上外径

	CVT
サイズ	許容電流（A）	仕上外径（mm）
14 SQ	95	36
22 SQ	120	42
38 SQ	170	46
60 SQ	225	50
100 SQ	310	57
150 SQ	405	65
200 SQ	485	72
250 SQ	560	76
325 SQ	660	85
400 SQ	750	89
500 SQ	855	98
600 SQ	950	106

22kV CVTケーブルの許容電流および仕上外径

	CVT
サイズ	許容電流（A）	仕上外径（mm）
60 SQ	240	66
100 SQ	325	73
150 SQ	420	79
200 SQ	500	85
250 SQ	570	89
325 SQ	670	96
400 SQ	760	102
500 SQ	860	109

33kV CVTケーブルの許容電流および仕上外径

	CVT
サイズ	許容電流（A）	仕上外径（mm）
60 SQ	240	76
100 SQ	325	82
150 SQ	420	89
200 SQ	500	95
250 SQ	570	99
325 SQ	670	106
400 SQ	760	110
500 SQ	860	116
